내부망 2.5G LACP 스위치 - proxmox 서버 연결

안녕하세요 외부망에서는 정작 100M 요금제를 사용을 하지만 내부만큼은 파일 전송 속도를 높이기 위해 2.5G를 구성해봤습니다.



준비물:

1. 네스트유 4포트 2.5G 스위치
2. WTR PRO 5825U
3. LAN 케이블 7 이상 (저는 8로 구성했습니다 - 최소 3개)

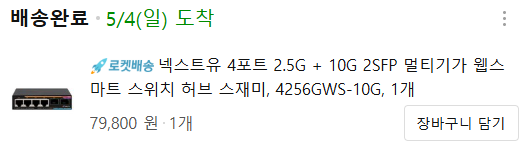

아래의 넥스트유 4포트 2.5G의 관리 페이지에서 LACP까지 구성하기 위해 구매를 하였습니다.





생각보다 작고 귀엽더라구요 ㅎㅎ



일단 해당 스위치는 초기 장비 아이피는 192.168.2.1 입니다.

사용하는 노트북 or 컴퓨터의 아이피를 변경해야합니다.



IP주소	192.168.2.X(자신이 원하는 아이피)
서브넷	255.255.255.0
게이트웨이	192.168.2.1



이제 페이지에 접속을 해봅시다!

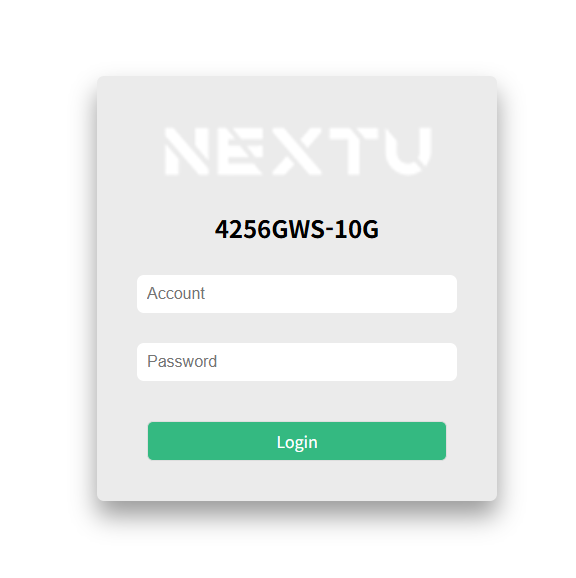

이런 2.1 페이지에 접속을 하면 이렇게 페이지가 뜨는데요?

초기 아이디: admin

초기 비번: admin

입력 후 [Login] 버튼을 눌러줍니다.

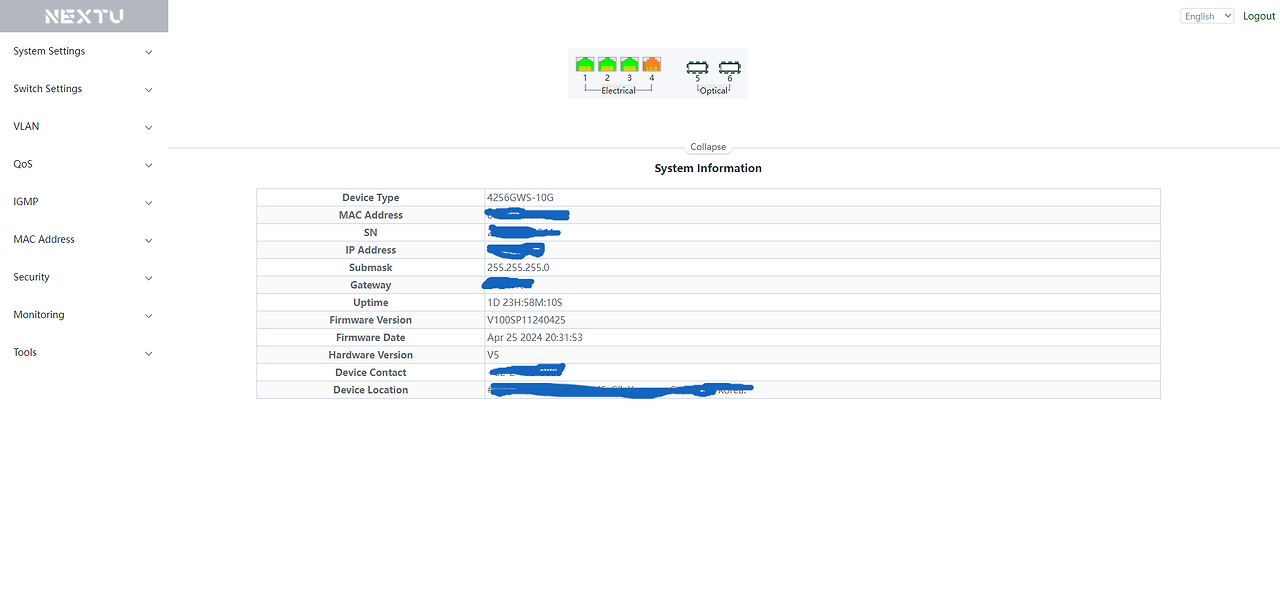

"초기페이지"

 조금 민감한 수 있는 부분은 지웠습니다 ㅎㅎ



[아이피 변경 방법]

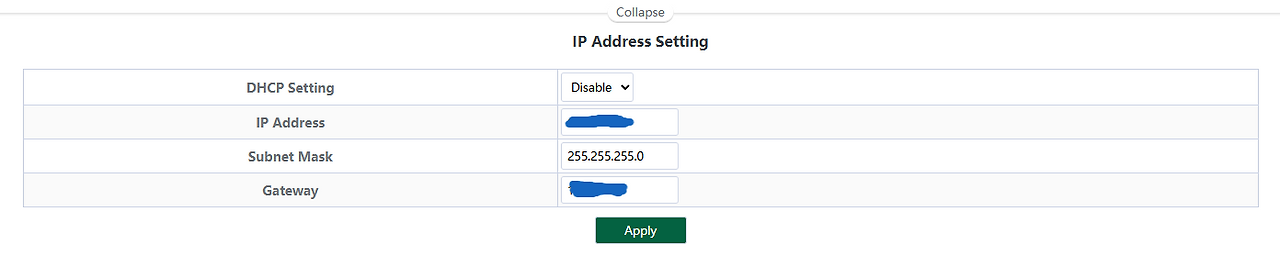

"System Settings" -> "IP Settings"에서 변경 합니다.

변경 후  "Apply"를 눌러주시고

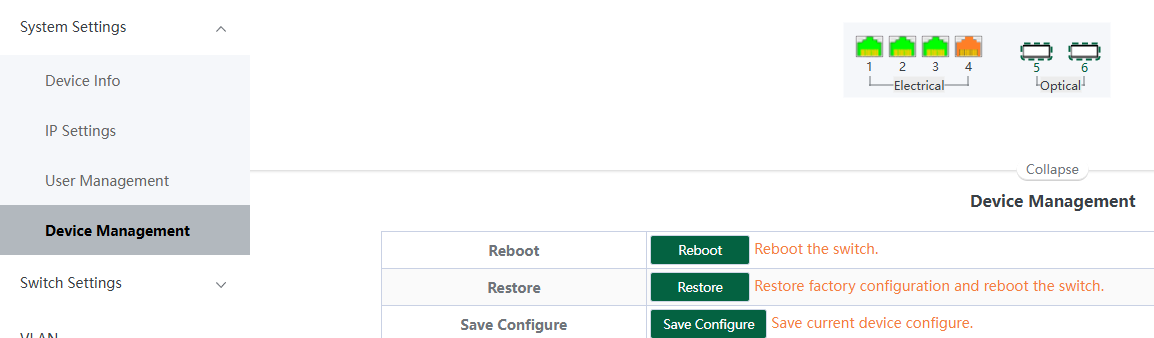

"System Settings" -> "Device Management"에서 "Save Configure"를 눌러 설정을 저장하세요



 이제 WTR PRO 5825U의 랜선을 2개 연결해주시고 아래의 명령어 같이 수정을 해주세요.



[네트워크 설정 경로]: /etc/network/interfaces



[초반 설정 전 네트워크 설정 파일 백업] - 문제 발생시 다시 복구하기 위함.

cp /etc/network/interfaces /etc/network/interfaces_bak

복사



[설정]

auto lo
iface lo inet loopback

auto eno1
iface eno1 inet manual

auto enp3s0
iface enp3s0 inet manual

auto bond0
iface bond0 inet manual
        bond-slaves eno1 enp3s0
        bond-miimon 100
        bond-mode 802.3ad
        bond-xmit-hash-policy layer3+4

auto vmbr0
iface vmbr0 inet static
        address "자신의 proxmox서버 IP"
        gateway "자신의 게이트웨이"
        bridge-ports bond0
        bridge-stp off
        bridge-fd 0

source /etc/network/interfaces.d/*

복사

이후에 :wq!로 저장을 합니다.



다시 192.168.2.1로 접근합니다.

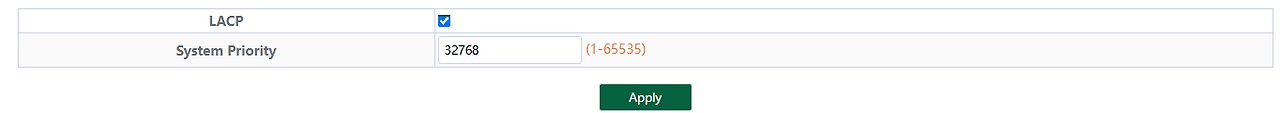

"Switch Settings" -> "LACP"에서 LACP를 활성화 합니다.

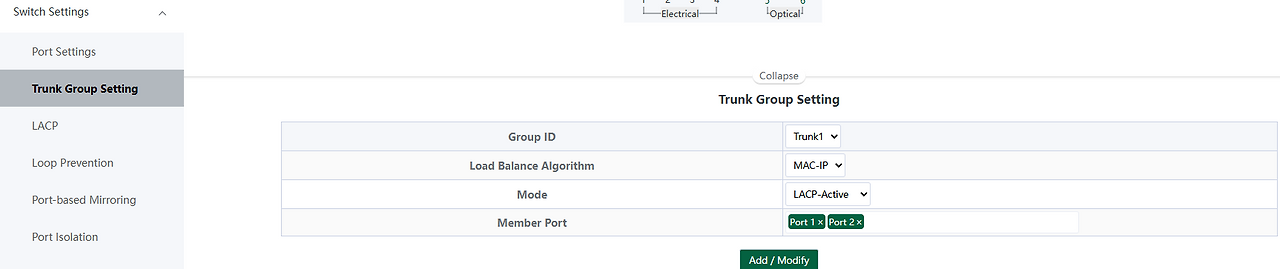

"Switch Settings" -> "Trunk Group Setting"에서 LACP-Active를 설정합니다.

Group ID	Trunk1(Trunk2 변경가능)
Load Balance Algorithm	MAC-IP(MAC 변경가능)
Mode	LACP-Active(Static, LACP-Passive 변경가능)
Member Port	proxmox서버와 연결한 랜포트를 묶어줌

이후 "Add/Modify"를 클릭하면 아래와 같이 나옵니다.

이후 아까처럼 "System Settings" -> "Device Management"에서 "Save Configure"를 눌러 설정을 저장하세요



윈도우 PC도 해당 스위치에 물려주시면 내부망은 2.5G 네트워크 셋팅이 끝납니다.



proxmox shell에서 네트워크 재기동

systemctl restart networking

복사



혹은 시스템 재기동

reboot

복사



테스트 결과

2기가 파일을 윈도우 PC -> truenas SMB 폴더로 전송할때 280MB/s로 엄청 빨라졌습니다.



!주의할점!

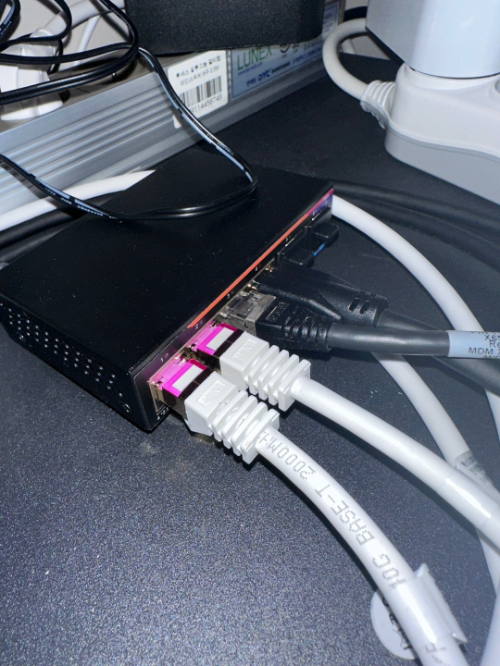

1. 스위치 및 wtr pro 5825u에 랜케이블 7이상으로 2개 열결해야합니다.
2. 스위치에서 LACP를 활성화 해주세요.
3. 윈도우PC도 2.5G를 지원해야합니다.
